主軸中心出水系統——布袋過濾器

2024-11-29

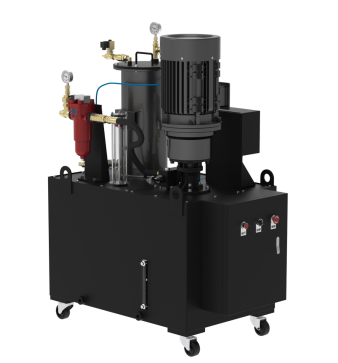

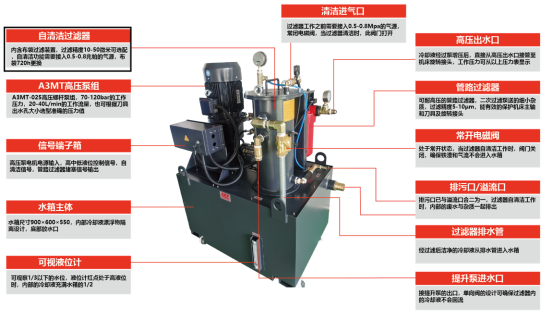

主軸中心出水系統是在自動化高端數控機床裝備生產領域中，針對切屑纏繞刀具、深孔排屑困難、刀具高溫無法冷卻等加工痛點，為機加工行業提供的一種高效低耗節能的系統解決方案。

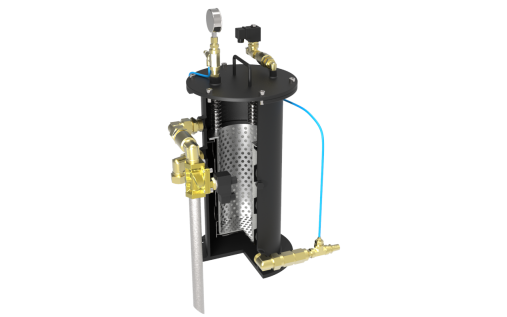

一、什么是布袋式過濾器

布袋式過濾器是一種利用濾網直接攔截液體中的雜質，漂浮物，同時自動排污的裝置，可在加工工程中過濾非鑄鐵屑、非金屬屑以外小于0.5mm雜質。

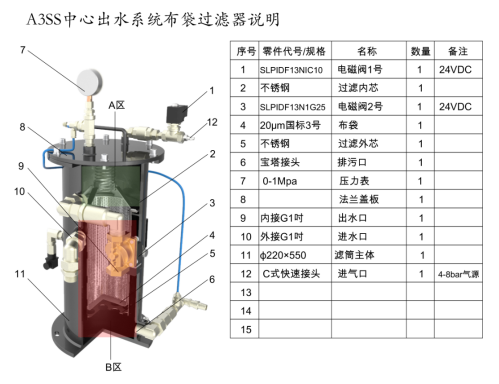

二、布袋式過濾器零件規格及功能說明：

1、正常工作時1號為常閉閥，9號為常開閥;

2、過濾布袋安裝在過濾外芯和過濾內心之間，以保證在工作時固定布袋;

3、A區與B區為隔離開的兩個區域，B區介質過濾完成后進入A區;

4、當反沖洗功能啟動時，1號電磁閥與2號電磁閥同時得電，1號進氣閥打開，9號出口閥關閉;

5、腔體內的氣壓從A區到B區，將附著在布袋外圍的雜質通過6號排污口排出過濾器;

6、1號電磁閥的得電時間為5-8秒;

7、反沖洗完成后，1號電磁閥首先斷電，40秒后3號電磁閥斷電;

三、布袋式過濾器清理注意事項：

清理過濾器時，按以下順序?qū)嵤?/span>

1. 清理時供水泵和高壓泵必須切斷電源

2. 關閉過濾器排出口閥門(A)

3. 打開空氣閥(B)，充入空氣(5-6bar)

4. 通過充入的空氣對過濾器內部進行清理(10-15sec)

5. 清理完成后，關閉空氣閥(B)，打開過濾器排出口閥門(A)

6. 第五步完成后，啟動供水泵，將過濾器內部充滿切削介質后，再啟動高壓泵

7. 清理完成后，壓力和流量仍然達不到要求時，就需要更換過濾袋濾袋的規格和精度必須符合國標要求
